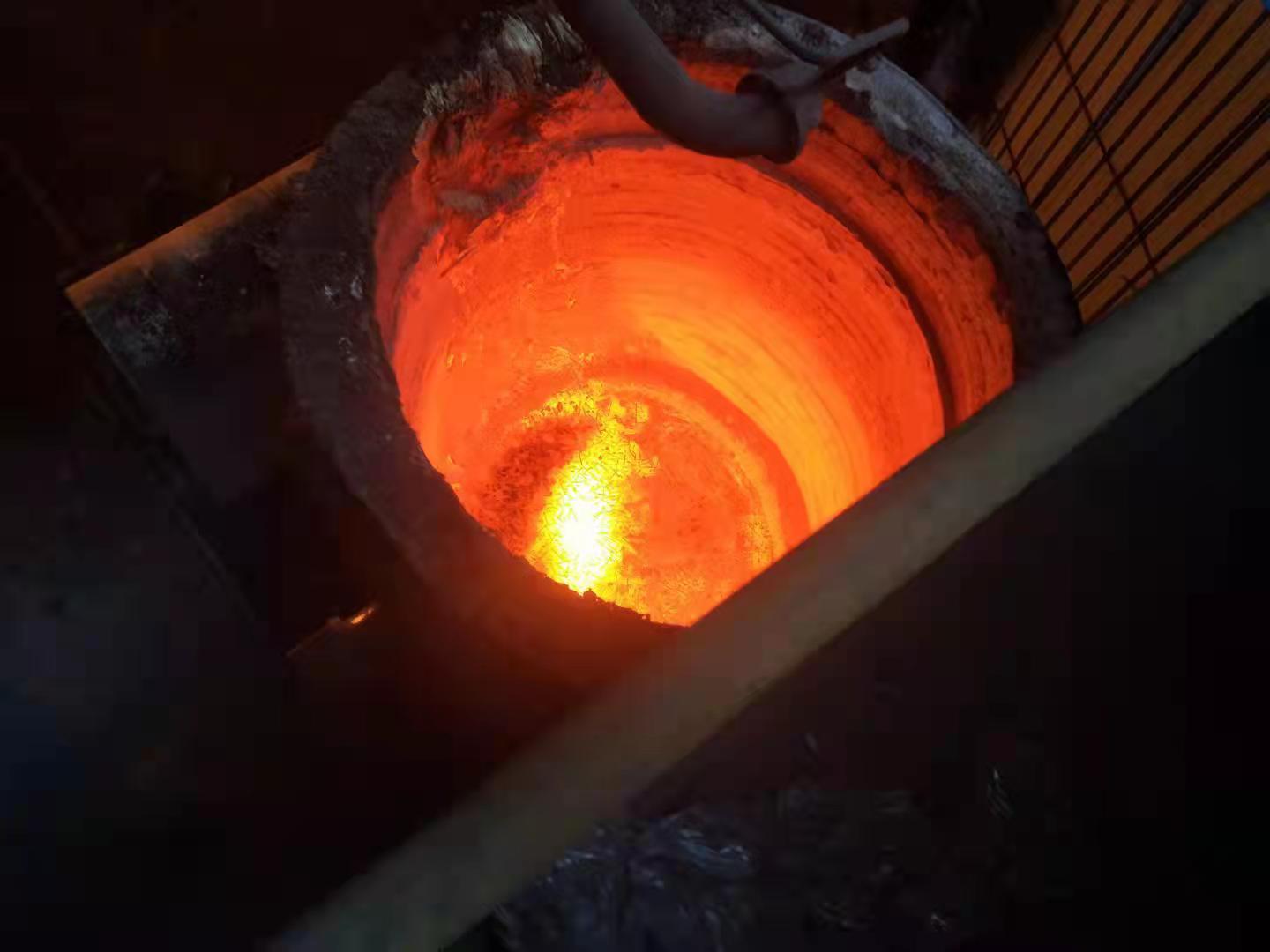

废钢预热时上下温差大，可不是小问题 —— 上层都快烧化了，下层还冰凉，后续炼钢要么烧不透、能耗飙升，要么钢水成分不均、出次品。其实解决这问题不难，核心就是让热量 “钻透” 整个废钢堆，不让上层独吞热量、下层喝 “西北风”。今天用大白话拆解原因，再给几个实打实的办法，都是工厂里验证过的实操招，一看就懂、拿来就用。

       先说说为啥会出现上下温差？主要是 3 个 “拦路虎”：一是废钢堆得不合理，重废全压在下层，像堵墙一样挡住烟气，热量渗不下去；上层全是轻薄料，空隙大，高温烟气一吹就过，热量留不住；二是烟气 “偷懒”，热空气本来就往上跑，预热炉里的烟气大多往上窜，下层能接触到的高温烟气少得可怜；三是升温太急，一上来就开大火，上层薄料吸热快，下层厚料还没来得及升温，温差直接拉开。

       咱们先解决最容易改的 —— 废钢堆积方式，这是基础中的基础。很多工厂犯的错就是 “重废在下、轻料在上”，完全把热量挡在外面。正确的堆法得 “混搭 + 分层”：下层别全堆重废，每隔 1 米留个 “通风道”，或者穿插放几块打包块，让烟气能钻进去；中层放中废和打包块，均匀铺开，厚度控制在 1-1.5 米；上层铺一层薄料，但别超过 30 厘米，还得用打包块压一压，避免空隙太大。

       举个实际例子：某钢厂之前堆废钢，下层全是 50 毫米厚的重废，上层堆 1-3 毫米的轻薄料，结果上下温差高达 250℃。后来改成 “下层 30% 重废 + 20% 打包块，中层 50% 中废，上层 10% 轻薄料”，每堆高度控制在 1.8 米，上下温差直接降到 80℃以内。另外，堆废钢时别堆成 “尖顶”，要弄成平的，不然顶部热量集中，底部还是凉的，最好每堆宽度控制在 3 米以内，方便烟气穿透。

然后是让烟气 “听话”，别光往上跑。这步不用改大设备，加几个简单的 “导流装置” 就行。比如在预热炉顶部装几块倾斜的导流板，把往上窜的烟气 “压” 下来，逼着它往下走，穿过下层废钢；在炉底开几个辅助风口，往里面吹点低速热风，形成 “上下循环”，不让下层成为 “死角”。

       还有个省钱的招：调整燃烧器的角度。如果是竖井式预热炉，把顶部的燃烧器往下偏 15-20 度，让火焰直接扫到中层和下层；水平式预热炉就多装几个侧部燃烧器，上下都有火，别让热量全集中在顶部。某玻璃厂之前只用顶部燃烧器，上下温差 180℃，后来加了 2 个侧部燃烧器，温差直接降到 60℃，还省了 10% 的燃料。

       控制升温速度也关键，别想着 “一口吃成胖子”。尤其是堆里有重废的时候，升温太快会导致 “外热内凉”，上下温差更严重。正确的做法是 “分阶段升温”：第一阶段（0-300℃）小火慢烘，让废钢堆里的潮气、油污挥发掉，同时让下层慢慢吸热，这阶段大概 1 小时；第二阶段（300-600℃）中火升温，让热量往深层渗透，别着急提温；第三阶段（600 - 目标温度）稳火保持，直到上下温度趋于一致。

比如预热含重废的混合料，目标温度 800℃，如果一上来就开大火，1.5 小时看似预热完了，实际上下温差能到 150℃；分三阶段升温，虽然总时间多了 30 分钟，但温差能控制在 50℃以内，后续炼钢还能省时间。另外，升温时可以盯着炉内的测温点，上层温度比下层高 50℃以上时，就放慢上层燃烧器的火力，给下层 “追温” 的时间。

       再来点设备小改造，适合想长期解决问题的工厂。如果是小型预热炉，加装一个简单的循环风机，把上层的热烟气抽下来，吹到下层，形成闭环循环，这样上下热量能互通；大型预热炉可以装分层测温仪，上下各装 2-3 个测温点，实时看着温差，一旦超过 80℃就自动调整燃烧器火力或烟气导流，不用人工盯着。

还有个容易被忽略的点：清理炉内积灰。预热炉底部和侧壁如果积了厚厚的灰，会挡住热量传递，下层废钢自然吸不上热。建议每周清理一次积灰，尤其是炉底的通风口和导流板，别让灰尘堵了 “通道”。

       最后说个万能搭配法：废钢种类别太单一。纯重废容易下层吸热慢，纯轻薄料容易上层过烧，最好是重废、中废、打包块按 3:5:2 的比例搭配，这样堆体既有透气性，又能均匀吸热。某钢厂之前纯堆重废，上下温差 200℃，改成混合搭配后，温差降到 60℃，预热时间还缩短了 20 分钟。

       解决上下温差大的问题，不用搞复杂技术，先调堆积方式（混搭分层、留通风道），再控烟气流动（加导流板、调燃烧器角度），最后稳升温速度（分阶段加热），这三步做好，基本能把上下温差控制在 50-80℃以内。如果是工厂实操，建议先从堆积和烟气调整入手，不用花钱改设备，效果立竿见影。
