钢包作为承接、转运 1500℃以上高温钢水的核心设备，其内衬（多为镁碳质、铝镁质耐火材料）的完整性直接决定设备寿命。常温下的钢包若直接装入高温钢水，耐火材料会因 “热震效应”（温度骤升 1500℃以上）产生剧烈热膨胀，导致内衬出现裂纹、剥落甚至整体崩裂 —— 数据显示，未烘烤的钢包首次装钢后，内衬破损率高达 30%，单次使用后即需修补，而充分烘烤的钢包内衬破损率可控制在 5% 以下。

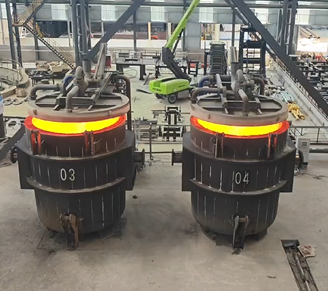

       钢包烘烤通过 “梯度升温”（通常以 5-8℃/min 的速率加热至 800-1200℃），让耐火材料逐步适应温度变化，实现均匀热膨胀，避免局部应力集中。实测表明，规范烘烤的钢包内衬寿命可延长 20%-30%：以容量 100t 的钢包为例，未烘烤时平均使用寿命约 50 次，烘烤后可提升至 65-70 次，单包年减少内衬修补次数 4-6 次，节省耐火材料成本与维修工时成本合计约 15 万元，显著降低设备运维压力。

       新砌筑或修补后的钢包内衬，会吸附大量物理水（表面水分）与结晶水（耐火材料结合水），含水率通常达 3%-6%。若未充分烘烤直接装钢，高温钢水会迅速加热内衬水分，使其在瞬间汽化膨胀 ——1kg 水受热后体积可膨胀 1700 倍，产生的巨大压力会冲破耐火内衬，引发钢水喷溅、钢包爆裂等恶性安全事故，历史案例中此类事故曾造成设备损毁与人员伤亡。

       钢包烘烤的核心安全价值在于 “深度脱水”：通过 800℃以上的高温烘烤，可将内衬含水率降至 0.5% 以下，彻底切断水汽爆炸的源头。工业实践表明，经 8 小时规范烘烤的钢包，装钢时水汽排放量仅为未烘烤钢包的 1/50，且无任何膨胀压力风险；同时，烘烤过程中还能去除内衬表面的油污、粉尘等杂质，避免其遇钢水燃烧产生有害气体，保障现场操作人员的人身安全与作业环境安全。

       钢水温度是钢铁生产的 “生命线”—— 连铸、精炼等后续工序对钢水温度要求极为严苛（如连铸要求钢水温度波动≤±5℃），若冷态钢包承接钢水，内衬会大量吸收钢水热量，导致钢温快速下降：未烘烤的 100t 钢包装钢后，钢水温度可在 10 分钟内降低 30-50℃，远超工艺允许范围。

       钢水温度过低会引发一系列质量问题：一是钢水流动性下降，导致钢包水口堵塞，影响浇钢顺畅性；二是连铸过程中钢水凝固速率不均，产生铸坯偏析、缩孔、裂纹等缺陷，铸坯合格率可下降 8%-12%；三是需在精炼环节额外补热（如用电弧炉加热），每提升 1℃钢温需消耗电能约 0.8kWh/t 钢，单炉钢补热成本增加 2400-4000 元。而充分烘烤的钢包（内衬温度 800℃以上），装钢后钢水温度损失可控制在 10-15℃以内，无需额外补热即可满足后续工艺要求，铸坯合格率稳定在 98% 以上。

       钢铁生产是 “连续化流水作业”，钢包作为钢水转运的 “桥梁”，其周转效率直接决定整条生产线的节奏。未充分烘烤的钢包存在两大问题：一是内衬易破损，需频繁停机修补，每次修补耗时 4-6 小时，导致钢包周转量不足，转炉、连铸机被迫降负荷生产（产能下降 15%-20%）；二是钢水温度不足引发的水口堵塞、铸坯缺陷，会导致连铸中断，每次中断恢复需 2-3 小时，单炉钢生产周期延长近 5 小时。

       规范的钢包烘烤可实现 “设备可靠 + 温度稳定” 双重保障：一方面，内衬寿命延长减少维修停机次数，钢包日均周转次数从 3 次提升至 4 次，满足多转炉、多连铸机的配包需求；另一方面，钢水温度稳定避免流程异常中断，转炉出钢后可直接对接精炼、连铸，生产周期缩短 10%-15%。以年产 100 万吨钢的企业为例，钢包烘烤规范后，年减少非计划停机时间约 200 小时，可多产钢 5 万吨，增加产值约 2.5 亿元。

       钢包烘烤的节能价值体现在 “减少二次补热” 与 “提升能源利用率” 两方面。未烘烤钢包导致的钢水降温，需通过精炼炉补热弥补 —— 以 100t 钢包为例，每次补热需消耗天然气 150-200m³ 或电能 800-1000kWh，单炉补热成本约 1200-1800 元；而规范烘烤虽需消耗燃料（如天然气、纯氧），但单包烘烤能耗仅为补热能耗的 1/3，且可通过烟气余热回收（将烘烤产生的 1000℃以上烟气转化为蒸汽或预热空气）进一步降低能源浪费，余热回收率可达 60% 以上。

       从环保角度看，减少精炼补热可直接降低碳排放：每减少 1m³ 天然气消耗，可减少 2.06kg 二氧化碳排放，单炉钢通过烘烤避免补热，年可减少碳排放约 300 吨；同时，规范烘烤避免的内衬破损，减少了耐火材料废弃物的产生（年减少固废约 20 吨 / 包），符合钢铁行业 “双碳” 战略与绿色生产要求。
