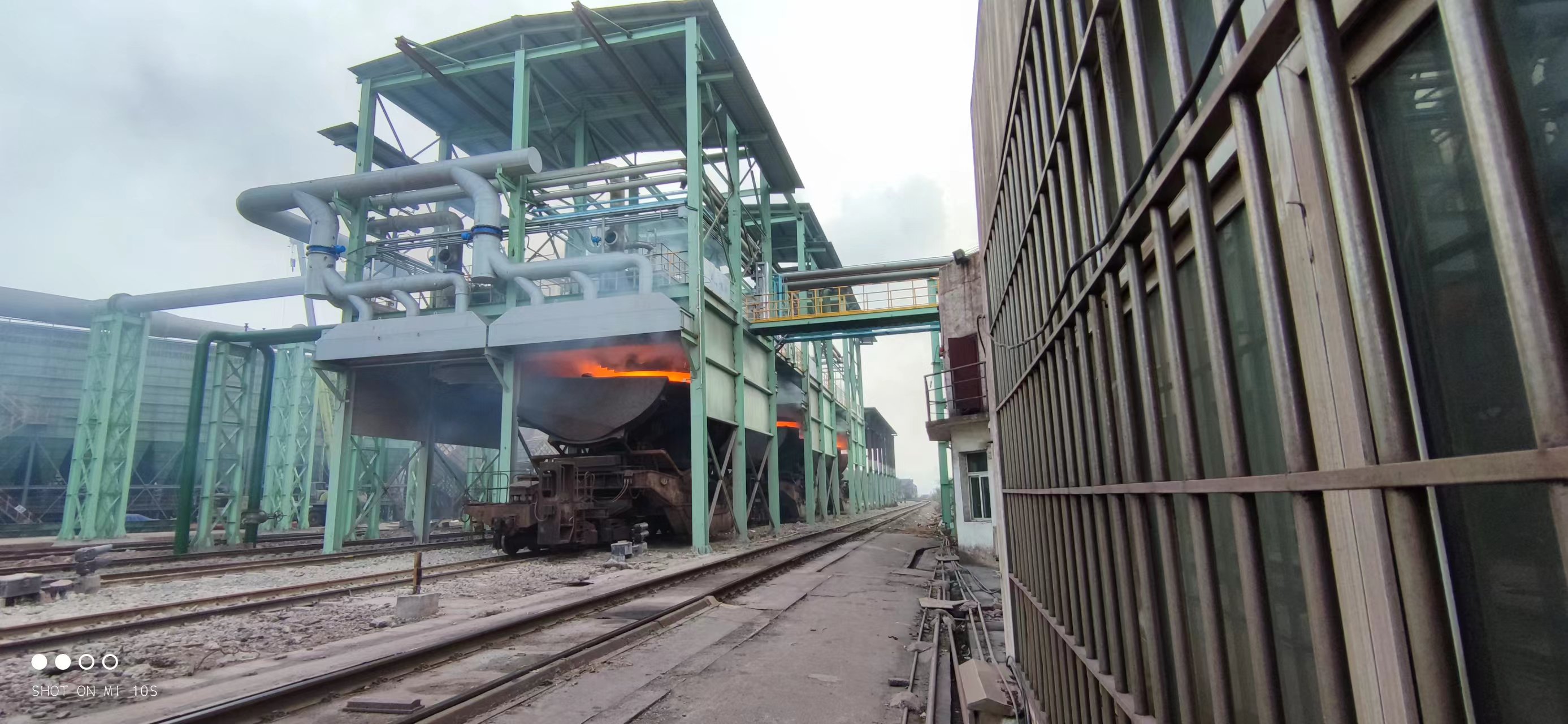

之前咱们聊了纯氧燃烧预热的温度和时间，现在聚焦废钢种类的影响 —— 其实不同废钢就像不同 “身材” 的食材，重废是大块肥肉，轻薄料是碎菜叶，预热时的吸热、升温表现差别特别大。今天就用大白话拆解，让大家清楚重废、轻薄料这些废钢到底怎么影响预热效果。

       先明确常见废钢类型：重废就是厚实的大家伙，比如报废机床零件、厚钢板边角料，厚度一般几十毫米，密度大、分量沉；轻薄料是薄铁皮、铁丝、易拉罐这些，厚度才几毫米，体积大但质量轻，堆       着全是空隙；还有中废，介于两者之间，比如汽车底盘碎料、钢筋头；另外就是打包块，把轻薄料压成紧实的方块，减少空隙。

       核心影响先给结论：相同预热条件下，轻薄料升温最快但易烧损，重废升温最慢但温度稳，中废和打包块是 “性价比之选”。具体咱们分点说，每个都带实际场景。

       首先看升温速度，这是最直观的差异。河北科技大学的模拟数据很实在：同样用纯氧预热，轻薄料平均温度能到 1327℃（1600K），中废大概 727℃（1000K），重废才 427℃（700K）。为啥差这么多？说白了就是 “厚薄和空隙” 的问题。轻薄料薄得像纸，热量一沾就透，工厂里预热 1-3mm 的铁皮，想升到 800℃，半小时到一小时就够；而 50mm 厚的重废，同样温度得 2-3 小时，因为热量要慢慢渗进内部，就像炖大块肉比炒肉丝费时间多了。

       再看温度均匀性，这直接影响后续炼钢。重废虽然慢，但胜在均匀 —— 厚实的钢材导热稳定，表面和芯部的温差小，预热后放进熔炉里不容易开裂。但轻薄料就麻烦了，堆着的时候空隙多，高温烟气会顺着空隙 “窜”，导致局部温度飙太高，有的地方已经快烧化了，有的地方还没热透。更头疼的是，轻薄料太容易被引燃，一旦烧起来就会浪费热量，还可能产生黑烟，影响预热炉寿命。

能耗和损耗也是关键。轻薄料看着升温快，其实不省钱 —— 它的比表面积大（简单说就是 “表面积 ÷ 体积”），和氧气接触太充分，容易发生氧化烧损，相当于一部分废钢被烧没了，吨钢损耗能比中废高 5%-8%。而重废比表面积小，氧化烧损少，但要把它加热到目标温度，消耗的燃料更多，比如预热同样重量的重废和轻薄料，重废的燃料消耗能多 30% 以上。

       还有堆积方式的影响，这是容易被忽略的点。重废如果堆得太密，高温烟气透不进去，中间的废钢就成了 “闷葫芦”，温度上不去；轻薄料如果堆得太松，烟气跑得太快，热量留不住，反而要延长预热时间。河北科技大学的研究建议，重废的比表面积要控制在 0.25m²/m³ 以上，简单说就是别堆太实，适当留缝隙；底层的轻薄料比表面积不能超过 1.5m²/m³，最好压成打包块，这样既保证烟气流通，又能减少烧损。

       举几个工厂里的实际例子更清楚。某钢厂用竖井式预热炉预热：10 吨轻薄料打包块，预热到 800℃只要 1.5 小时，能耗是 600MJ / 吨；同样重量的重废，得 3 小时，能耗要 850MJ / 吨；而中废和打包块按 1:1 搭配，2 小时就能搞定，能耗才 700MJ / 吨，温度均匀性还最好。还有个坑，轻薄料如果不打包，直接松散预热，不仅时间要延长到 2 小时，烧损率还会从 3% 涨到 6%，相当于 10 吨废钢少了 600 公斤，亏大了。

       不同废钢的预热注意事项也得提。重废要控制升温速度，不能求快，不然表面热、内部凉，热胀冷缩会开裂，最好分阶段升温，前期慢、后期稳；轻薄料重点是 “压实 + 控氧”，打包后空隙少，热量能稳住，同时减少氧气供应量，避免过度燃烧；中废最省心，不管单独用还是和其他废钢搭配，都不容易出问题，是工厂的 “万能选手”。

       还要说下预热炉的影响，不同炉型对废钢的适配性不一样。竖井式预热炉比水平式更适合混合废钢，因为它的烟气是从上往下穿，能均匀扫过所有废钢，同样条件下，竖井炉里的废钢平均温度能比水平炉高 124℃，吸热效率高 15%。比如预热混合废钢，水平炉要 2.5 小时，竖井炉 2 小时就够，还能多回收 51% 的余热，又省时间又省钱。

       不同废钢对预热效果的影响，本质就是 “热量能不能快速、均匀地钻进废钢里，还不浪费”。轻薄料快但易损，重废稳但费能，中废和打包块平衡得最好。工厂里一般不会单独用一种废钢，大多是搭配使用，比如重废占 30%、中废占 50%、打包块占 20%，这样既能保证预热速度，又能减少损耗和能耗。如果大家有具体场景，比如知道废钢的厚度、想要的预热温度，或者工厂用的是哪种预热炉，都可以说出来，咱们能精准算出需要的时间和最优搭配方案。
